之前的文章中讨论过了[[CountDownLatch详解| CountDownLatch]]的使用方法和原理。今天再来讨论一下CyclicBarrier，CyclicBarrier的使用场景其实和CountDownLatch非常相似，用法也非常像，唯一地区别就是，不像CountDownLatch那样用一次就没了，CyclicBarrier可以重复使用。就像它名字的含义：“可以重复使用的栅栏”。
今天将依然分别从它的使用和原理进行讨论。

1. CyclicBarrier的使用

首先看看JavaDoc中给出的例子：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
class Solver {
	final int N;
	final float[][] data;
	final CyclicBarrier barrier;

	class Worker implements Runnable {
		int myRow;
		Worker(int row) { myRow = row; }
		public void run() {
		  while (!done()) {
			processRow(myRow);

			try {
				barrier.await();
			} catch (InterruptedException ex) {
				return;
			} catch (BrokenBarrierException ex) {
				return;
			}
		  }
		}
	}

	public Solver(float[][] matrix) {
		data = matrix;
		N = matrix.length;
		Runnable barrierAction =
			new Runnable() { public void run() { mergeRows(...); }};
		barrier = new CyclicBarrier(N, barrierAction);

		List<Thread> threads = new ArrayList<Thread>(N);
		for (int i = 0; i < N; i++) {
			Thread thread = new Thread(new Worker(i));
			threads.add(thread);
			thread.start();
		}

		// wait until done
		for (Thread thread : threads)
			thread.join();
		}
	}
}

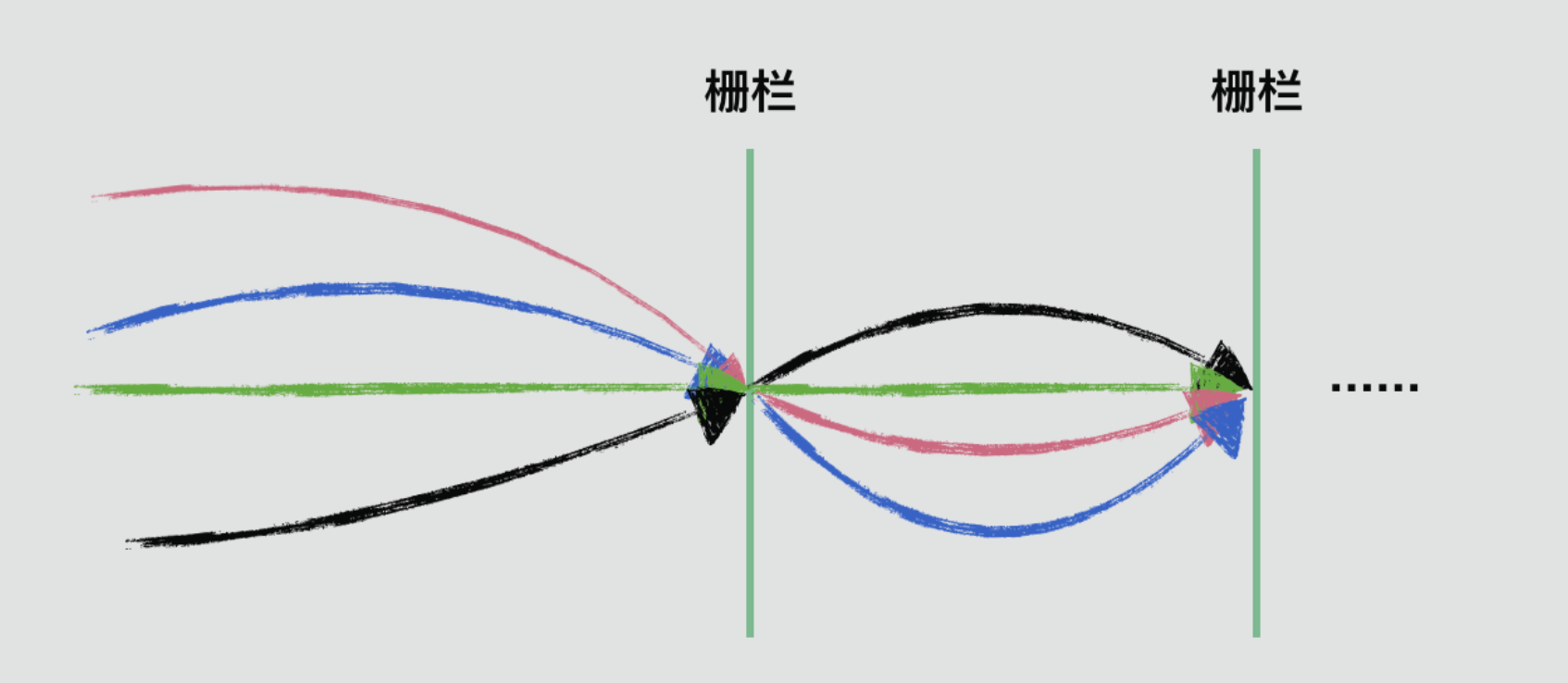

以上代码的目的是并行处理二维数组，使用CyclicBarrier进行同步，当所有行处理完，再进行合并操作。从以上示例代码可以看出CyclicBarrier的用法为使用await()。当await()的线程数量满足条件后，则会放行所有await()的线程。在放行之后又await()的将继续阻塞等待下一轮满足条件再放行。如下图：

2. 源码分析

2.1 首先看其成员变量和构造方法

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
public class CyclicBarrier {
	private static class Generation {
	    boolean broken = false;
	}

	/** The lock for guarding barrier entry */
	private final ReentrantLock lock = new ReentrantLock();
	/** Condition to wait on until tripped */
	private final Condition trip = lock.newCondition();

	// 参与的线程数
	private final int parties;

	// 代表越过栅栏之前，要执行相应的操作
	private final Runnable barrierCommand;

	// 当前所处的“代”
	private Generation generation = new Generation();

	// 代表还有几个线程没有await()
	private int count;

	public CyclicBarrier(int parties, Runnable barrierAction) {
	    if (parties <= 0) throw new IllegalArgumentException();
	    this.parties = parties;
	    this.count = parties;
	    this.barrierCommand = barrierAction;
	}

	// 还没有到栅栏的线程数，这个值初始为 parties，然后递减
	public CyclicBarrier(int parties) {
	    this(parties, null);
	}
}

通过对其成员变量的认识，不难看出CyclicBarrier是基于ReentrantLock和Condition来实现的阻塞和释放，使用parties和count来记录参与的线程数和完成的线程数。引入了“代”的概念来实现栅栏的循环利用。

2.1 await()

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
public int await() throws InterruptedException, BrokenBarrierException {
    try {
        return dowait(false, 0L);
    } catch (TimeoutException toe) {
        throw new Error(toe); // cannot happen
    }
}

public int await(long timeout, TimeUnit unit)
    throws InterruptedException,
           BrokenBarrierException,
           TimeoutException {
    return dowait(true, unit.toNanos(timeout));
}

private int dowait(boolean timed, long nanos)
    throws InterruptedException, BrokenBarrierException,TimeoutException {

    final ReentrantLock lock = this.lock;
    // 先获取锁
    lock.lock();
    try {
	    // 拿到当前的代
        final Generation g = generation;
		// 如果当前代已经被打破了，则抛出异常
        if (g.broken)
            throw new BrokenBarrierException();

		// 如果发生了中断，打破栅栏，抛出中断异常
        if (Thread.interrupted()) {
            breakBarrier();
            throw new InterruptedException();
        }

		// index就是即将返回的返回值。表示还剩index个线程未完成
        int index = --count;

		// 如果index为0，则说明这是最后一个线程，即将通过栅栏。
        if (index == 0) {  // tripped
            boolean ranAction = false;
            try {
                final Runnable command = barrierCommand;
                if (command != null)
                    command.run();
                // 做为一个标记，如果执行指定的通过障碍时的command任务是否顺利执行
                ranAction = true;
                // 如果顺利越过障碍，则开启下一代
                nextGeneration();
                return 0;
            } finally {
	            // 如果ranAction为false，则说明command在执行的过程中发生了异常。
                if (!ranAction)
	                // 打破栅栏
                    breakBarrier();
            }
        }

		// 能走到这里，说明当前线程不是最后一个。否则在上面就已经返回了。
        // loop until tripped, broken, interrupted, or timed out
        for (;;) {
            try {
	            // 使用Condition的await()进行阻塞。
                if (!timed)
                    trip.await();
                else if (nanos > 0L)
                    nanos = trip.awaitNanos(nanos);
            } catch (InterruptedException ie) {
	            // 当await()抛出中断异常，有两种可能：
	            // 1. 当前代wait()的时候被中断的，且栅栏没有被打破
                if (g == generation && ! g.broken) {
	                // 打破栅栏，抛出异常
                    breakBarrier();
                    throw ie;
                } else {
					// We're about to finish waiting even if we had not
					// been interrupted, so this interrupt is deemed to
					// "belong" to subsequent execution.
					// 走到这里，就说明进入下一代后中断的
                    Thread.currentThread().interrupt();
                }
            }

			// 如果栅栏被打破，抛出异常
            if (g.broken)
                throw new BrokenBarrierException();

			// 如果不是当前代了， 直接返回index放行即可。
            if (g != generation)
                return index;

			// 如果超时，打破栅栏，抛出异常
            if (timed && nanos <= 0L) {
                breakBarrier();
                throw new TimeoutException();
            }
        }
    } finally {
        lock.unlock();
    }
}

以上是await()的整体流程，接下来看其中的一些操作的细节：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
// 生成新的代
private void nextGeneration() {
    // signal completion of last generation
    trip.signalAll();
    // set up next generation
    count = parties;
    generation = new Generation();
}


// 打破栅栏
private void breakBarrier() {
    generation.broken = true;
    count = parties;
    trip.signalAll();
}

// 重制状态
public void reset() {
    final ReentrantLock lock = this.lock;
    lock.lock();
    try {
        breakBarrier();   // break the current generation
        nextGeneration(); // start a new generation
    } finally {
        lock.unlock();
    }
}

// 获取正在等待的线程数
public int getNumberWaiting() {
    final ReentrantLock lock = this.lock;
    lock.lock();
    try {
        return parties - count;
    } finally {
        lock.unlock();
    }
}

// 参与的线程数
public int getParties() {
    return parties;
}

// 栅栏是否被打破
public boolean isBroken() {
    final ReentrantLock lock = this.lock;
    lock.lock();
    try {
        return generation.broken;
    } finally {
        lock.unlock();
    }
}

思考：CyclicBarrier中，那些情况下会打破栅栏？

对于这个问题，直接查看那些地方调用了breakBarrier()方法即可。根据源码可知，打破栅栏的情况有以下几种：

  1. 线程被中断；
  2. 超时；
  3. 调用reset()方法。
